Làm chủ công nghệ chế tạo bê tông tính năng siêu cao

Vật liệu công nghệ cao

TS Phạm Mạnh Hào và các cộng sự thuộc Trung tâm Phát triển công nghệ cao - Viện Hàn lâm Khoa học và Công nghệ (KH&CN) Việt Nam đã làm chủ công nghệ chế tạo bê tông tính năng siêu cao (UHPC), phục vụ xây dựng công trình, đặc biệt là các công trình quân sự.

Đây là kết quả của nhiệm vụ KH&CN độc lập cấp quốc gia: “Nghiên cứu công nghệ chế tạo bê tông tính năng siêu cao (UHPC) phục vụ xây dựng một số công trình quốc phòng”.

UHPC là một loại vật liệu mới được nghiên cứu và phát triển trên thế giới từ những năm 90 của thế kỷ XX. Đặc tính của bê tông này là có cường độ chịu nén rất cao (120 - 200 Mpa và cao hơn), có khả năng chịu uốn/cắt lớn, chịu tác động va chạm và tải trọng lặp rất lớn.

Đặc biệt, UHPC có độ bền dẻo dai và tính ổn định lâu dài. Tuy nhiên, các nghiên cứu ứng dụng UHPC hiện nay trên thế giới chỉ mới tập trung vào các công trình dân dụng như cầu, đường, nhà cao tầng, hầm giao thông, thủy điện... mà chưa có nhiều nghiên cứu ứng dụng vào các công trình quân sự.

Ở Việt Nam, UHPC là loại vật liệu khá mới và hiện nay mới chỉ được ứng dụng tại một số công trình dân dụng. Để được đưa vào sử dụng trong xây dựng công trình quốc phòng thì ngoài các tiêu chuẩn kỹ thuật cần có, loại vật liệu này còn phải xác định được các thông số quan trọng gồm: Hệ số xuyên (còn gọi là hệ số kháng xuyên, hay hệ số bị xuyên), hệ số phá hoại (còn gọi là hệ số bị phá) và hệ số chấn sụp (còn gọi là hệ số bị om).

TS Phạm Mạnh Hào, chủ nhiệm đề tài cho biết, sau 5 năm triển khai (2018 - 2023), nhóm nghiên cứu đã hoàn thành vượt mức nội dung đề tài. Nhóm đã làm chủ được công nghệ chế tạo UHPC phù hợp với điều kiện thực tế của Việt Nam, đáp ứng đầy đủ các chỉ tiêu kỹ thuật theo đặt hàng của Bộ Quốc phòng để phục vụ xây dựng một số công trình quốc phòng.

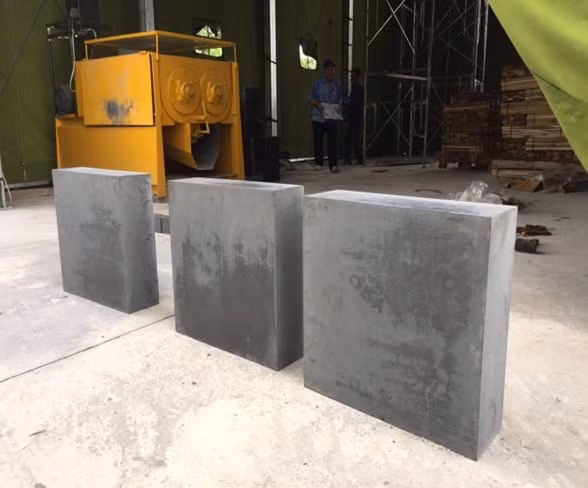

Tất cả các chỉ tiêu kỹ thuật đều đạt hoặc vượt mức yêu cầu đặt hàng: Cường độ nén trên 140 Mpa, cường độ kéo khi uốn trên 27 Mpa, mô-đun đàn hồi trên 51 MPa… Đặc biệt, có một số chỉ tiêu đạt cao hơn khá nhiều so với yêu cầu và rất phù hợp cho các công trình chịu môi trường xâm thực mạnh (biển đảo) như cấp áp lực thấm đạt trên cấp B16 (đặt hàng là trên B12), hệ số khuếch tán ion clo đạt 1,32.10 ÷ 2,04.10-14 (đặt hàng là nhỏ hơn 2.10 - 13). Phương pháp chế tạo UHPC và sản phẩm UHPC đã được đăng ký bảo hộ quyền sở hữu trí tuệ và được Cục Sở hữu trí tuệ cấp Bằng độc quyền giải pháp hữu ích.

Ứng dụng trong công trình quan trọng

Kết quả thử nghiệm thực tế tại hiện trường cho thấy, việc sử dụng UHPC thay thế bê tông thường trong xây dựng các công trình đặc biệt như các công trình bảo vệ bờ biển đảo, công trình quân sự, dân dụng trong môi trường xâm thực khắc nghiệt đã được chứng minh là đem lại hiệu quả kinh tế lâu dài hơn, tiết kiệm nguyên vật liệu và chi phí vận chuyển (vì cùng chịu một tải trọng như nhau thì cấu kiện bằng UHPC chỉ nặng bằng khoảng 1/3 cấu kiện bằng bê tông thường).

Theo TS Phạm Mạnh Hào, tuổi thọ của công trình bằng UHPC (đặc biệt là trong môi trường xâm thực mạnh như các công trình ngầm, công trình biển, đảo…) cao hơn rất nhiều so với bê tông thường. Đặc điểm này mở ra triển vọng lớn trong việc ứng dụng UHPC vào xây dựng các công trình đảm bảo quốc phòng - an ninh và các công trình dân dụng đặc biệt phục vụ phát triển kinh tế đất nước.

Nhóm nghiên cứu đã hoàn thành 6 bộ tài liệu làm cơ sở khoa học cho việc chế tạo và ứng dụng UHPC phục vụ xây dựng công trình quốc phòng. Các bộ tài liệu này đã được Bộ Quốc phòng ủy quyền cho Bộ Tư lệnh Công binh phê duyệt để đưa vào sử dụng.

Đặc biệt, lần đầu tiên các nhà khoa học trong nước đã xác định được các thông số đặc thù (hệ số phá - Kp, hệ số chấn sụp - Kcs, hệ số xuyên - Kx) của UHPC, làm cơ sở khoa học để phục vụ việc tính toán, thiết kế các công trình quốc phòng chịu tải trọng của bom, đạn và so sánh loại vật liệu này với các vật liệu truyền thống trong thiết kế, xây dựng các công trình quốc phòng.
